الوصف:

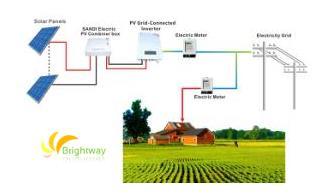

يتضمن نظام الطاقة المتصدر الشبكة الكهروضوئية وحدات PV وعاكس متصل بالشبكة وعدادات مفتاح الطاقة.
تقوم وحدات PV بتحويل الطاقة الشمسية إلى طاقة التيار المستمر ، ثم العاكس متصل بالشبكة طاقة التيار المستمر إلى طاقة AC الموجة الجيبية التي لها نفس التردد والمرحلة مع جهد الشبكة.
تزويد التغذية التيار المتردد في الشبكة جزئياً والسلطات الأخرى توفر الأحمال المحلية.
الميزات:
1. تحسين كفاءة النظام أعلى
2. كفاءة التحويل العالية
3. التكنولوجيا المتقدمة لتحقيق أقصى قدر من تتبع نقاط الطاقة (MPPT) (> 97 ٪) كفاءة MPPT
4. نطاق جهد المدخلات الواسع
5.
موثوقية
عالية
بسبب وظيفة الحماية
القابلة للضمان
6 .
نموذج | BWI-GT8K | |||
المدخلات العاصمة | نطاق الجهد MPPT | DC100 ~ 500V | DC200 ~ 820V | |
الأعلى. الجهد العاصمة | 550VDC | 850VDC | ||
تصنيف الجهد العاصمة | 360 فولت | 620 فولت | ||
ابدأ الجهد | 180 فولت | 400 فولت | ||
موصى بها صفيف الكهروضوئي الجهد الدائرة المفتوحة | 200-400V | 620 فولت | ||
نظام التحكم | MPPT | |||
عدد متتبع MPPT | 1/2 | |||
إخراج التيار المتردد | طاقة الإخراج المقدرة | 8000W | ||
معدل الشبكة الجهد | AC220V (جهد الشبكة) | AC380V (جهد الشبكة) | ||
نطاق الجهد الشبكة | AC 185 ~ 264V (مرحلة واحدة) | AC 342 ~ 418V (3 مرحلة) | ||
تردد الشبكة الطبيعي | 50/60 هرتز (تردد الشبكة) | |||
مراحل | سلك المرحلة الثانية | 3 مرحلة 4 سلك | ||
عامل القوة | > 0.95 | |||
THD الحالي | في الطاقة المقدرة وفي موجة الجيب <5 ٪ | |||
نظام التحكم | PWM | |||
مكافحة الجزائر | ≤0.5 ثانية | |||
الزائد الإخراج | 100 ٪ | |||
الأعلى. كفاءة | 98 ٪ | |||
كفاءة اليورو | 96.4 ٪ | |||
بناء | فئة الحماية | IP65 | ||
نظام التبريد | التبريد الطبيعي | |||
ضوضاء | << span = ''> 50dB | |||
واجهات البيانات | خارجي RS232/RS485 | |||
وحدة الويب (الخيار) | RS232C إلى TCP/IP | |||
عرض | شاشة LCD | |||
الأبعاد (W*H*D) | 590*540*227mm | 713*600*255mm | ||
وزن | 30 كجم | 34 كجم | ||
حماية | العاكس | الجهد الزائد للإدخال ، دائرة قصيرة الإخراج ، ارتفاع درجة الحرارة ، مكون DC الإخراج. | ||
شبكة | مضاد للجريدة ، فوق/تحت جهد الشبكة ، أكثر/تحت تردد الشبكة. | |||
بيئة | بيئة | لا غاز التآكل ، والغاز القابل للاشتعال ، وضباب الزيت ، والغبار وما إلى ذلك. | ||
درجة حرارة التشغيل | -10 درجة مئوية ~ 40 درجة مئوية (50 درجة مئوية) | |||
درجة الحرارة المخزنة | -20 درجة مئوية ~ 65 درجة مئوية | |||
الرطوبة النسبية | 0 ~ 100 ٪ (لا تبلل مع الندى) | |||
