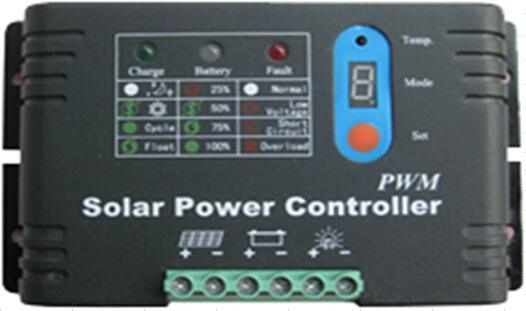

36V/48V/10A وحدة تحكم PWM الشمسية لنظام الطاقة الشمسية

الكمية:



رسالتك سلة الاستفسارات

نموذج لا.:
BWC-P10A-36V/48V
أصل:
يانغتشو
رمز HS:
8543709990
Port:
يانغتشو ، الصين
القدرة الإنتاجية:
10000pcs/سنة
شروط الدفع:
L/C ، T/T ، Western Union ، Money Gram

وصف المنتج

مزايا

يتحقق التحكم الذكي عن طريق استخدام الحواسيب الصغيرة والبرامج الخاصة رقاقة.

التحكم الدقيق للتفريغ باستخدام تصحيح معدل تصريف البطارية. الجهد الطرفي التفريغ هو نقطة التحكم التي تم تصحيحها حسب منحنى معدل التفريغ ، مما يزيل عدم دقة التحكم في الجهد الفردي على التفريغ ويتوافق مع الخصائص المتأصلة للبطارية ، أي أن معدلات التفريغ المختلفة لها جهد طرفي مختلف.

التحكم التلقائي الكامل مع الشحن الزائد ، الشحن المفرط ، الدائرة القصيرة الإلكترونية ، حماية الحمل الزائد ، وحماية فريدة من نوعها المضادة للرجوع ؛ فوق الحماية لا تلحق الضرر بأي أجزاء ، لا تحرق التأمين ؛

يتم اعتماد الدائرة الرئيسية لشحن PWM التسلسلية لتقليل فقدان الجهد في دائرة الشحن بنسبة نصف ما يقرب من النصف مقارنة مع دائرة الشحن باستخدام الصمام الثنائي ، وكفاءة الشحن أعلى من غير PWM بنسبة 3 ٪ إلى 6 ٪ ، مما يزيد من وقت استهلاك الطاقة. رفع الشحن بعد الاسترداد المفرط ، الشحن المباشر العادي والتحكم التلقائي في الشحن العائم يجعل النظام مع عمر خدمة أطول ؛ كما أن لديها تعويض درجة حرارة عالية الدقة.

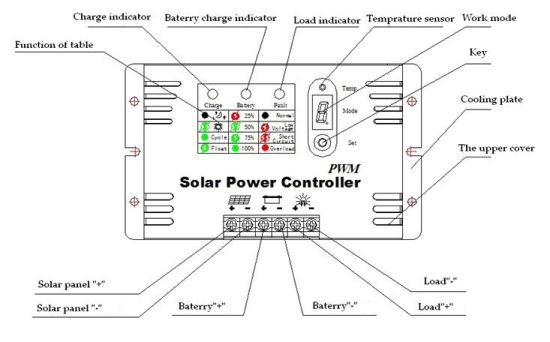

يشير أنبوب مصباح LED المباشر إلى حالة البطارية الحالية لإعلام المستخدمين بحالة الاستخدام ؛

جميع الضوابط مصنوعة من رقائق الدرجة الصناعية (فقط مع وحدات تحكم من الدرجة الصناعية) ويمكن أن تعمل بحرية في بيئات باردة وساخنة ورطبة. يتم استخدام التحكم في توقيت البلورة أيضًا والتحكم في التوقيت دقيق.

يتم إلغاء نقطة الإعداد للتحكم في ضبط الجهد ، ويتم تسجيل نقاط التحكم في العمل بواسطة ذاكرة مربعة E ، بحيث يتم ترقيم الإعداد ، ويتم القضاء على عوامل الدقة والموثوقية بسبب انحراف الاهتزاز وانجراف درجة الحرارة في مقياس الجهد.

مع عرض وإعدادات LED الرقمية ، يمكن إكمال جميع الإعدادات عن طريق التشغيل بنقرة واحدة ، وهو مريح للغاية وبديهية للاستخدام.

نوع مقاوم للماء مغلق بالكامل (-S) يحتوي على أداء كامل مقاوم للماء وعازف الرطوبة.

المؤشرات الفنية

نموذج	36V10A	48V10A
النظام الحالي	10A
خسارة عدم التحميل	<20mA
جهد المدخلات الشمسية	<70 فولت	<100v
جهد النظام	36V	48 فولت
الحمل الزائد ، حماية الدائرة القصيرة	حماية الدائرة القصيرة للتيار المقنن أكبر من أو يساوي 3 مرات
الحمل الزائد ، حماية الدائرة القصيرة	تأخير الوقت البالغ 1.5 مرة يتم إغلاق التيار المقنن لمدة 5 دقائق واستعاد تلقائيًا بعد 5 دقائق
انخفاض ضغط حلقة الشحن	≤ 0.2v
انخفاض ضغط دائرة التفريغ	≤ 0.1V
حماية الضغط الزائد	48V ± 1.5 ٪	66V ± 1.5 ٪
الضغط الزائد لاستعادة	45V ± 1.5 ٪	60V ± 1.5 ٪
جهد التفريغ	32.4V ± 1.5 ٪	43.2V ± 1.5 ٪
استرداد التفريغ	36.0V ± 1.5 ٪	52.0V ± 1.5 ٪
تحسين الشحن	43.8V ± 1.5 ٪	57.6V ± 1.5 ٪
تحسين الشحن	وقت الشحن 60 دقيقة
تعادل الشحنة	43.7V ± 1.5 ٪ ؛	59.2V ± 1.5 ٪ ؛
تعادل الشحنة	وقت الشحن 60 دقيقة
تهمة عائمة	39.8V ± 1.5 ٪	55.2V ± 1.5 ٪
شحن الجهد الإرجاع	39.9V ± 1.5 ٪	52.8V ± 1.5 ٪
جهد التعريف خلال النهار	21V ± 1.5 ٪	28V ± 1.5 ٪
جهد تحديد الليل	9V ± 1.5 ٪	12V ± 1.5 ٪
درجة حرارة العمل	-35درجة مئوية ~ 55 درجة مئوية
درجة الحماية	IP30
حجم الشكل والوزن	141.5mm84mm23.6mm 0.35kg
