ميزات المنتج
3.نوعان من وضع البدء: انخفاض الجهد والبدء في التردد المتغير.
4.يمكن ضبط تردد الخرج 50 هرتز/60 هرتز عبر لوحة LCD.
5.يمكن ضبط جهد الخرج.
6.يمكن ضبط نطاق جهد إدخال DC. يمكن ضبط نقطة الجهد الزائد ، ونقطة أقل من الجهد ، ونقطة استرداد الجهد الزائد ، ونقطة الاسترداد أقل من الجهد وتحت وقت استرداد الجهد عبر لوحة LCD.
7.باستخدام خوارزميات ناقلات مساحة SVPWM ، وكفاءة التحويل العالية ، والطاقة الفورية العالية والخسائر المنخفضة ، وكفاءة أعلى> 94 ٪.
8.ناتج موجة الجيب النقي. مع استجابة عابرة جيدة أقل من 50 مللي ثانية ، القليل من التشويه التوافقي ، وكفاءة التحويل العالية والجهد الإخراج المستقر.
9.محول التردد المنخفض ، الذي يضمن أن بوسار AC و BUSBAR DC معزولين تمامًا لتجنب التداخل والكفاءة العالية وفقدان عدم التحميل.
10.وظيفة عرض البيانات القوية ووظيفة تعليمات الخطأ. يمكن لـ LCD عرض جهد إدخال التيار المستمر ، وتردد الإخراج ، وجهد الطور ، وتيار الطور ، وجهد إدخال AC الالتفافية ، وطاقة الإخراج KWH ، والوقت والتاريخ ، ودرجة الحرارة ، وشاشة رمز الصدع.
11.يمكن ضبط جهد المدخلات الواسعة وفقًا لمتطلبات العميل . يمكن اختيار نطاق جهد الإدخال من 100-400V أو 200-600V أو 400-850V. يمكن أن يعمل عاكس الشبكة على الجهد العريض هذا بدون تحكم بطارية وشحن شحن الطاقة الشمسية ، مما يوفر تكلفة البطارية وشبه مع وظيفة MPPT يمكن الاستفادة القصوى من الطاقة الشمسية.
12.وظيفة إدخال AC الالتفافية الاختيارية: يمكن تعيين أولوية طاقة البطارية أو وضع العمل الأولوية للتيار المتردد.
13.RS485 وظيفة المراقبة عن بُعد اختياري.
14.وحدة تحكم شحن الطاقة الشمسية و AC إلى DC Battery Charger مدمجة في اختياري للعميل.
15.يمكن تخصيص مواصفات العميل .
16.شهادة CE الأوروبية (EMC و LVD) ، المعتمدة من قبل CEC الأسترالي ، شبكة ERAC Energy Network ، تلبية معيار UL1741 و CSA22.2.
المواصفات والتكوينات
| نموذج | BWI-LF20KW | ||
| وضع العزلة | محول التردد المنخفض | ||
| المدخلات العاصمة | الجهد المقنن (VDC) | 192v | 240 فولت |
| تيار مصنّف (أ) | 91A | 83A | |
| إخراج التيار المتردد | طاقة الإخراج المقدرة | 20 كيلو وات | |
| الإخراج الموجي | موجة جيبية نقية | ||
| الجهد المقنن | 220V ± 3 ٪ | 380VAC ± 3 ٪ | |
| مراحل | مرحلة واحدة | 3 مرحلة 4 سلك | |
| تيار مصنّف (أ) | 91A | 31A (مرحلة التيار) | |
| تكرار | 50 هرتز أو 60 هرتز | ||
| نطاق جهد الخرج المقنن (V) | 110/120/220/230/240/380/400/415VAC اختياري | ||
| عامل الطاقة (PF) | 0.9 | ||
| القدرة الزائدة | 150 ٪ ، 5 ثوان | ||
| كفاءة | > 93 ٪ | ||
| معدل تشويه الموجة (THD) | <3 ٪ (الحمل الخطي) | ||
| استجابة ديناميكية (0 إلى 100 ٪ تحميل) | 5 ٪ ، ≤50ms | ||
| عرض | شاشة LCD | ||
| وضع التشغيل | العمل بشكل مستمر | ||
| خصائص العزل الكهربائي | 2000vac ، 1 دقيقة | ||
| وظيفة الحماية | حماية | الإدخال عكس القطبية ، تحت الجهد ، الجهد الزائد ، الإخراج الزائد ، الدائرة القصيرة ، ارتفاع درجة الحرارة وما إلى ذلك. | |
| طريقة التبريد | مروحة مبردة | ||
| حماية الدائرة القصيرة | لا استرداد تلقائي ، تحتاج إلى إعادة تشغيل الجهاز | ||
| بيئة العمل | الضوضاء (1 متر) | ≤50DB | |
| درجة الحماية | IP20 (داخلي) | ||
| ارتفاع العمل (م) | ≤2000 | ||
| درجة حرارة العمل | -25 ~+55 درجة مئوية | ||
| الرطوبة النسبية | 0 ~ 90 ٪ ، غير تكثيف | ||
| البعد الميكانيكي | العمق * العرض * الارتفاع | 550x700x1000mm | |
| الوزن (كجم) | 185 كجم | ||

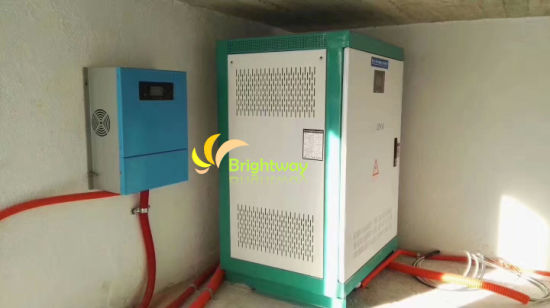

عرض المشروع
التعليمات
Q1: ما هي الاختلافات بين نظام الطاقة الشمسية الشبكة ، خارج الشبكة ونظام الطاقة الشمسية الهجينة؟
A1: يعمل نظام الشبكة المربوطة على أساس الشبكة الوطنية. إذا كان هناك بدون الأداة الوطنية ، فإن النظام لا يمكنه كلمة.
يمكن أن يكون نظام الشبكة خارج الشبكة بدون الشبكة الوطنية ، ولكن إذا كانت هناك شبكة وطنية ، والتي يمكن أن تكون قوة احتياطية لنظام نظام OFF System
Hybrid ، الذي يجمع بين وظيفة الشبكة المرتبطة بالشبكة. الكل في الكل ، إنه نظام مرتبط بالشبكة ، ولكن يمكنه أيضًا تخزين الطاقة في البطارية.
س 2: ماذا عن الوقت القيادي؟
A2: بعد تلقي الإيداع ، 20-30 يومًا.
س 3: كم سنة من الضمان للنظام الشمسي؟
A3: بالنسبة لكل من الملحقات ، فإن الضمانات مختلفة. اللوحة الشمسية لديها ضمان خطي لمدة 10 سنوات و 25 سنة العمر. يحتوي Contorller ، العاكس والبطارية على ضمان من 5 إلى 10 سنوات ضمان ضمان.
س 4: كيفية تصميم نظام الطاقة الشمسية مناسب؟
A4: ما عليك سوى الاتصال بمهندس المبيعات لدينا ، الذي سيقوم بتصميم المجموعة الكاملة من الحلول لك بناءً على احتياجاتك حقًا مع التكلفة الأكثر تنافسية.
نحن نقبل OEM وأوامر التجربة الصغيرة ، والاتصال بنا الآن لمزيد من المعلومات. سيتم الرد على جميع الاستفسارات في غضون 24 ساعة.
